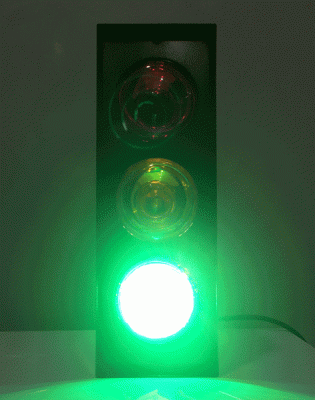

Ho deciso di realizzare questo semaforo homekit utilizzando alcuni componenti che avevo già in casa. L'unica cosa che mi mancava era la struttura per realizzarla. Poi dopo tante ricerche trovo un annuncio su Subito.it di un utente che vende delle vecchie luci da discoteca con i colori verde, giallo e rosso. Perfetto!
(clicca per ingrandire l'immagine)
Contratto un po' il prezzo e mi precipito a ritirarle. Il venditore mi dimostra il funziomento, pago il pattuito e via a casa a costruire il mio semaforino!
So già che di tutto questo vecchio sistema ne resterà soltanto la struttura portante. Anche il cavo di alimentazione sembra antiquato e poco sicuro.
Appena a casa inizio ad analizzare la struttura nella parte anteriore e posteriore.
(clicca per ingrandire l'immagine)
(clicca per ingrandire l'immagine)
Sembra semplicissimo da smontare visto che ci sono due viti nella parte anteriore e due nella parte posteriore. Cacciavite in mano ed inizio lo smontaggio. Tolgo le manopoline, che risulteranno utili per un altro progetto, ed estraggo il coperchio posteriore cui è collegata la scheda.
(clicca per ingrandire l'immagine)
Svito le lampadine e le metto al sicuro vista la loro delicatezza. C'è da dire che comunque non credo proprio che utilizzerò queste lampadine visto che soltanto una consuma come tutte le luci di casa accese contemporaneamente e che scaldano come un forno!
Inizio con il rimuovere i due potenziometri svitando il dado dalla parte posteriore, tagliando i collegamenti e sfilandoli.
(clicca per ingrandire l'immagine)
Dissaldare ogni singola resistenza o componente dalla scheda è un'impresa! Opto quindi per reviderli o strapparli con la pinza. Il risultato ottenuto è abbastanza soddisfacente. (tranne in alcune parti)
(clicca per ingrandire l'immagine)
Dopo aver analizzato il circuito per evitare qualche corto, inizio a saldare il cavo del Neutro ad i tre attacchi E27 delle lampadine.
(clicca per ingrandire l'immagine)
Fatto questo giro la piastra e vedo dove posizionare i relè. Senza creare alcun problema ce ne stanno tranquillamente 2 sopra ed uno sotto:
(clicca per ingrandire l'immagine)
Visto che purtroppo in una delle due parti ci sono ancora dei residui di filamenti delle resistenze che erano installate, opto isolare il tutto con un po' di nastro isolante
[/url] (clicca per ingrandire l'immagine)
Fatto questo incollo con la colla a caldo i tre relè alla piastra ed inizio il collegament della Fase tra questi (lo schema lo posto alla fine del progetto).
(clicca per ingrandire l'immagine)
Riposiziono la piastra nel coperchio e, dopo aver isolato i contatti con un po di nastro isolante, posiziono il NodeMCU nello spazio laterale rimasto. Naturalmente non ho isolato l'antennina wi-fi integrata, altrimenti addio segnale! Fatto questo collego l'alimentazione e pin di azionamento dei 3 relè
(clicca per ingrandire l'immagine)
Sostituisco il cavo inizialmente utilizzato visto che non mi fido molto di quella piattina vecchia e con sezioni di cavo veramente sottili.
(clicca per ingrandire l'immagine)
Prima di posizionare l'alimentatore 5vdc, decido di isolarlo costruendo con del plexiglass una base e due sezioni laterali, incollate tra di loro. Fisso l'alimentatore lateralmente con dei stringicavo, assicurandomi che questo non si muova dalla sua sede. Collego quindi Fase e Neutro in ingresso con i corrispettivi collegati alla piastra ed inserisco questi nelle morsettiere dell'alimentatore.
(clicca per ingrandire l'immagine)
Riposiziono il tutto dentro la struttura e... les jeux sont faits!
Schema di collegamento:
(clicca per ingrandire l'immagine)
Relè 3 canali homekit
(clicca per ingrandire l'immagine)
Per utilizzare il NodeMCU assieme ai 3 relè e renderli compatibili con homekit, potete utilizzare la mia guida su Twibuk, disponibile qui: Firmware NodeMCU relè 3ch compatibile HomeKit: installazione e configurazione
Materiale utilizzato
- "Semaforo" --> vi consiglio di cercare su siti di annunci un sistema come il mio, che si può portare a casa con pochi euro
- Alimentatore --> ho utilizzato questo modello: ILS - AC-DC 10W Isolated AC 110V / 220V To DC 5V 2A Switch Power Supply Converter Module
- NodeMCU --> ho utilizzato questo modello: AZDelivery NodeMCU esp8266 esp-12e WiFi Lolin Modulo V3 Development Board con CH340
- 3 Relè --> consiglio questo modello: AZDelivery 3 x Modulo 1 Relé 1 Channel Relay KY-019 5V High Level Trigger per Arduino
